Low Friction Low Noise Low Vibration Deep Groove Ball Bearing

Deep groove ball bearings are widely used in many industries for decades. A deep groove is formed on each inner and outer ring of the bearings enabling them to sustain radial and axial loads or even combinations of both. As the leading deep groove ball bearing factory, KGG Bearings owns abundant experience in designing and producing this type of bearing.


Product Detail

Product Tags

Deep Groove Ball Bearing Introduction

Deep groove ball bearings are very widely used. A deep groove is formed on each inner and outer ring of the bearing enabling them to sustain radial and axial loads in either direction as well as the combined loads which result from the combination of these forces. Deep groove ball bearings are suitable for high speed applications. In addition to the open type, deep groove ball bearings come in a number of varieties, including pre-lubricated bearings, bearings with one or both sides sealed or shielded, bearings with snap rings and high capacity specification, etc.

Single-row Deep Groove Ball Bearings

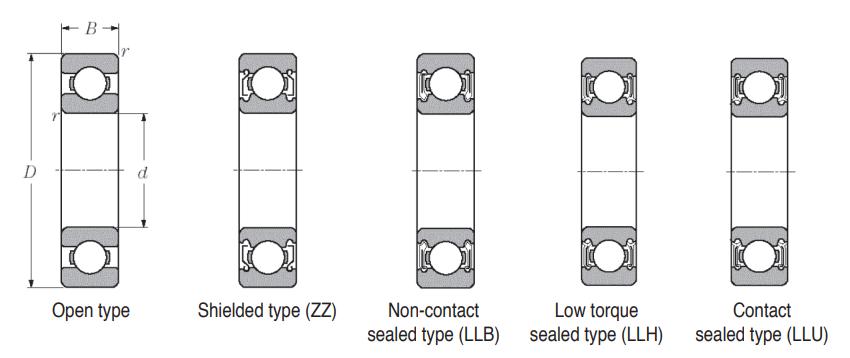

Ball Bearings

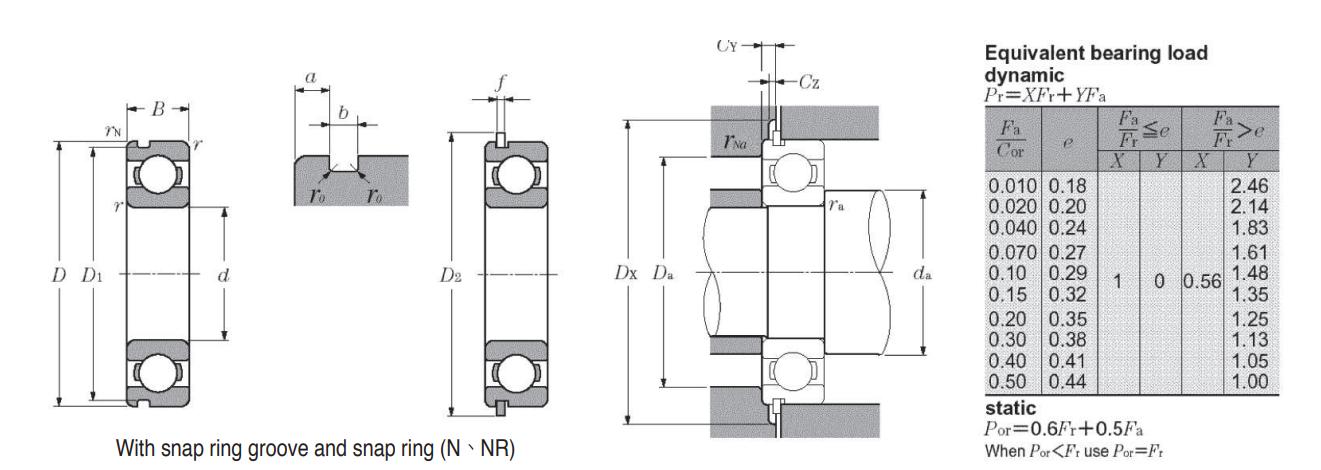

Ball Bearings1
Boundary Dimensions (mm) Basic Load Ratings(N) Limiting Speeds (rpm) Bearing Numbers Type Snap ring groove dimensions Snap ring
dimensions		 Abutment and fillet dimensions (mm) Weight (kg)
d D B r① dynamic
Cr		 static Cor Grease Oil Open
type		 Shield
ZZ		 Seal
non-contact
LLB		 Low
torque
type
LLH		 Seal
contact
LLU		 Snap ring
groove		 Snap
ring		 D1 a b ro D2 f da Da ra Dx CY CZ rNa Open (Approx)
min Open Z、ZZ
LB、LLB		 LLH LU LLU Open Z LB max max min max max max min max max max (Approx.) max max max
10 19 5 0.3 1830 925 32000 － 24000 38000 6800 ZZ LLB － LLU － － － － － － － － 12 12.5 17 0.3 － － － － 0.005
22 6 0.3 2700 1270 30000 － 21000 36000 6900 ZZ LLB － LLU N NR 20.8 1.05 0.8 0.2 24.8 0.7 12 13 20 0.3 25.5 1.5 0.7 0.3 0.009
26 8 0.3 4550 1960 29000 25000 21000 34000 6000 ZZ LLB LLH LLU N NR － － － － － － 12 13.5 24 0.3 － － － － 0.019
30 9 0.6 5100 2390 25000 21000 18000 30000 6200 ZZ LLB LLH LLU N NR 28.17 2.06 1.35 0.4 34.7 1.12 14 16 26 0.6 35.5 2.9 1.2 0.5 0.032
35 11 0.6 8200 3500 23000 20000 16000 27000 6300 ZZ LLB LLH LLU N NR 33.17 2.06 1.35 0.4 39.7 1.12 14 17 31 0.6 40.5 2.9 1.2 0.5 0.053
12 21 5 0.3 1920 1040 29000 － 20000 35000 6801 ZZ LLB － LLU － － － － － － － － 14 14.5 19 0.3 － － － － 0.006
24 6 0.3 2890 1460 27000 － 19000 32000 6901 ZZ LLB － LLU N NR 22.8 1.05 0.8 0.2 26.8 0.7 14 15 22 0.3 27.5 1.5 0.7 0.3 0.011
28 7 0.3 5100 2390 26000 － － 30000 16001 － － － － － － － － － － － － 14 － 26 0.3 － － － － 0.019
28 8 0.3 5100 2390 26000 21000 18000 30000 6001 ZZ LLB LLH LLU N NR － － － － － － 14 16 26 0.3 － － － － 0.021
32 10 0.6 6100 2750 22000 20000 16000 26000 6201 ZZ LLB LLH LLU N NR 30.5 2.06 1.35 0.4 36.7 1.12 16 17 28 0.6 37.5 2.9 1.2 0.5 0.037
37 12 1 9700 4200 20000 19000 15000 24000 6301 ZZ LLB LLH LLU N NR 34.77 2.06 1.35 0.4 41.3 1.12 17 18.5 32 1 42 2.9 1.2 0.5 0.06
15 24 5 0.3 2080 1260 26000 － 17000 31000 6802 ZZ LLB － LLU － － － － － － － － 17 17.5 22 0.3 － － － － 0.007
28 7 0.3 3650 2000 24000 － 16000 28000 6902 ZZ LLB － LLU N NR 26.7 1.3 0.95 0.25 30.8 0.85 17 17.5 26 0.3 31.5 1.9 0.9 0.3 0.016
32 8 0.3 5600 2830 22000 － － 26000 16002 － － － － － － － － － － － － 17 － 30 0.3 － － － － 0.025
32 9 0.3 5600 2830 22000 18000 15000 26000 6002 ZZ LLB LLH LLU N NR 30.15 2.06 1.35 0.4 36.7 1.12 17 19 30 0.3 37.5 2.9 1.2 0.3 0.03
35 11 0.6 7750 3600 19000 18000 15000 23000 6202 ZZ LLB LLH LLU N NR 33.17 2.06 1.35 0.4 39.7 1.12 19 20 31 0.6 40.5 2.9 1.2 0.5 0.045
42 13 1 11400 5450 17000 15000 12000 21000 6302 ZZ LLB LLH LLU N NR 39.75 2.06 1.35 0.4 46.3 1.12 20 23 37 1 47 2.9 1.2 0.5 0.082
17 24 5 0.3 2080 1260 26000 － 17000 31000 6802 ZZ LLB － LLU － － － － － － － － 19 19.5 24 0.3 － － － － 0.008
28 7 0.3 3650 2000 24000 － 16000 28000 6902 ZZ LLB － LLU N NR 28.7 1.3 0.95 0.25 32.8 0.85 19 20 28 0.3 33.5 1.9 0.9 0.3 0.018
32 8 0.3 5600 2830 22000 － － 26000 16002 － － － － － － － － － － － － 19 － 33 0.3 － － － － 0.032
32 9 0.3 5600 2830 22000 18000 15000 26000 6002 ZZ LLB LLH LLU N NR 33.17 2.06 1.35 0.4 39.7 1.12 19 21 33 0.3 40.5 2.9 1.2 0.3 0.039
35 11 0.6 7750 3600 19000 18000 15000 23000 6202 ZZ LLB LLH LLU N NR 38.1 2.06 1.35 0.4 44.6 1.12 21 23 36 0.6 45.5 2.9 1.2 0.5 0.066
42 13 1 11400 5450 17000 15000 12000 21000 6302 ZZ LLB LLH LLU N NR 44.6 2.46 1.35 0.4 52.7 1.12 22 25 42 1 53.5 3.3 1.2 0.5 0.115
20 32 7 0.3 4000 2470 21000 － 13000 25000 6804 ZZ LLB － LLU N NR 30.7 1.3 0.95 0.25 34.8 0.85 22 22.5 30 0.3 35.5 1.9 0.9 0.3 0.019
37 9 0.3 6400 3700 19000 － 12000 23000 6904 ZZ LLB － LLU N NR 35.7 1.7 0.95 0.25 39.8 0.85 22 24 35 0.3 40.5 2.3 0.9 0.3 0.036
42 8 0.3 7900 4500 18000 － － 21000 16004 － － － － － － － － － － － － 22 － 40 0.3 － － － － 0.051
42 12 0.6 9400 5050 18000 13000 11000 21000 6004 ZZ LLB LLH LLU N NR 39.75 2.06 1.35 0.4 46.3 1.12 24 26 38 0.6 47 2.9 1.2 0.5 0.069
47 14 1 12800 6650 16000 12000 10000 18000 6204 ZZ LLB LLH LLU N NR 44.6 2.46 1.35 0.4 52.7 1.12 25 28 42 1 53.5 3.3 1.2 0.5 0.106
52 15 1.1 15900 7900 14000 12000 10000 17000 6304 ZZ LLB LLH LLU N NR 49.73 2.46 1.35 0.4 57.9 1.12 26.5 28.5 45.5 1 58.5 3.3 1.2 0.5 0.144
22 44 12 0.6 9400 5050 17000 13000 10000 20000 60/22 ZZ LLB LLH LLU N NR 41.75 2.06 1.35 0.4 48.3 1.12 26 26.5 40 0.6 49 2.9 1.2 0.5 0.074
50 14 1 12900 6800 14000 12000 9700 17000 62/22 ZZ LLB LLH LLU N NR 47.6 2.46 1.35 0.4 55.7 1.12 27 29.5 45 1 56.5 3.3 1.2 0.5 0.117
56 16 1.1 18400 9250 13000 11000 9200 15000 63/22 ZZ LLB LLH LLU N NR 53.6 2.46 1.35 0.4 61.7 1.12 28.5 31 49.5 1 62.5 3.3 1.2 0.5 0.176
25 37 7 0.3 4300 2950 18000 － 10000 21000 6805 ZZ LLB － LLU N NR 35.7 1.3 0.95 0.25 39.8 0.85 27 28 35 0.3 40.5 1.9 0.9 0.3 0.022
42 9 0.3 7050 4550 16000 － 9800 19000 6905 ZZ LLB － LLU N NR 40.7 1.7 0.95 0.25 44.8 0.85 27 29 40 0.3 45.5 2.3 0.9 0.3 0.042
47 8 0.3 8350 5100 15000 － － 18000 16005 － － － － － － － － － － － － 27 － 45 0.3 － － － － 0.06
47 12 0.6 10100 5850 15000 11000 9400 18000 6005 ZZ LLB LLH LLU N NR 44.6 2.06 1.35 0.4 52.7 1.12 29 30.5 43 0.6 53.5 2.9 1.2 0.5 0.08
52 15 1 14000 7850 13000 11000 8900 15000 6205 ZZ LLB LLH LLU N NR 49.73 2.46 1.35 0.4 57.9 1.12 30 32 47 1 58.5 3.3 1.2 0.5 0.128
62 17 1.1 21200 10900 12000 9700 8100 14000 6305 ZZ LLB LLH LLU N NR 59.61 3.28 1.9 0.6 67.7 1.7 31.5 35 55.5 1 68.5 4.6 1.7 0.5 0.232
80 21 1.5 34500 17500 10000 － － 12000 6405 － － － － － － － － － － － － 33 － 72 1.5 － － － － 0.53
28 52 12 0.6 12500 7400 14000 10000 8400 16000 60/28 ZZ LLB LLH LLU N NR 49.7 2.06 1.35 0.4 57.9 1.12 32 34 48 0.6 58.5 2.9 1.2 0.5 0.098
58 16 1 17900 9750 12000 9700 8100 14000 62/28 ZZ LLB LLH LLU N NR 55.6 2.46 1.35 0.4 63.7 1.12 33 35.5 53 1 64.5 3.3 1.2 0.5 0.171
68 18 1.1 26700 14000 11000 8900 7400 13000 63/28 ZZ LLB LLH LLU N NR 64.82 3.28 1.9 0.6 74.6 1.7 34.5 38.5 61.5 1 76 4.6 1.7 0.5 0.284
30 42 7 0.3 4700 3650 15000 － 8800 18000 6806 ZZ LLB － LLU N NR 40.7 1.3 0.95 0.25 44.8 0.85 32 33 40 0.3 45.5 1.9 0.9 0.3 0.026
47 9 0.3 7250 5000 14000 － 8400 17000 6906 ZZ LLB － LLU N NR 45.7 1.7 0.95 0.25 49.8 0.85 32 34 45 0.3 50.5 2.3 0.9 0.3 0.048
55 9 0.3 11200 7350 13000 － － 15000 16006＊ － － － － － － － － － － － － 32 － 53 0.3 － － － － 0.091
55 13 1 13200 8300 13000 9200 7700 15000 6006 ZZ LLB LLH LLU N NR 52.6 2.08 1.35 0.4 60.7 1.12 35 37 50 1 61.5 2.9 1.2 0.5 0.116
62 16 1 19500 11300 11000 8800 7300 13000 6206 ZZ LLB LLH LLU N NR 59.61 3.28 1.9 0.6 67.7 1.7 35 39 57 1 68.5 4.6 1.7 0.5 0.199
72 19 1.1 26700 15000 10000 7900 6600 12000 6306 ZZ LLB LLH LLU N NR 68.81 3.28 1.9 0.6 78.6 1.7 36.5 43 65.5 1 80 4.6 1.7 0.5 0.36
32 58 13 1 11800 8050 12000 8700 7200 15000 60/32 ZZ LLB LLH LLU N NR 55.6 2.08 1.35 0.4 63.7 1.12 37 39 53 1 64.5 2.9 1.2 0.5 0.129
65 17 1 20700 11600 11000 8400 7100 12000 62/32 ZZ LLB LLH LLU N NR 62.6 3.28 1.9 0.6 70.7 1.7 37 40 60 1 71.5 4.6 1.7 0.5 0.226
75 20 1.1 29800 16900 9500 7700 6500 11000 63/32＊ ZZ LLB LLH LLU N NR 71.83 3.28 1.9 0.6 81.6 1.7 38.5 43.5 68.5 1 83 4.6 1.7 0.5 0.382
35 47 7 0.3 4900 4050 13000 － － 16000 6807＊ ZZ LLB － LLU N NR 45.7 1.3 0.95 0.25 49.8 0.85 37 38 45 0.3 50.5 1.9 0.9 0.3 0.029
55 10 0.6 9550 6850 12000 － 7100 15000 6907 ZZ LLB － LLU N NR 53.7 1.7 0.95 0.25 57.8 0.85 39 40 51 0.6 58.8 2.3 0.9 0.5 0.074
62 9 0.3 11700 8200 12000 － － 14000 16007＊ － － － － － － － － － － － － 37 － 60 0.3 － － － － 0.11
62 14 1 16000 10300 12000 8200 6800 14000 6007 ZZ LLB LLH LLU N NR 59.61 2.08 1.9 0.6 67.7 1.7 40 42 57 1 68.5 3.4 1.7 0.5 0.155
72 17 1.1 25700 15300 9800 7600 6300 11000 6207 ZZ LLB LLH LLU N NR 68.81 3.28 1.9 0.6 78.6 1.7 41.5 45 65.5 1 80 4.6 1.7 0.5 0.288
80 21 1.5 33500 19100 8800 7300 6000 10000 6307 ZZ LLB LLH LLU N NR 76.81 3.28 1.9 0.6 86.6 1.7 43 47 72 1.5 88 4.6 1.7 0.5 0.457
52 7 0.3 5100 4400 12000 － － 14000 6808 ZZ LLB － LLU N NR 50.7 1.3 0.95 0.25 54.8 0.85 42 43 50 0.3 55.5 1.9 0.9 0.3 0.033
40 62 12 0.6 12200 8900 11000 － 6300 13000 6908 ZZ LLB － LLU N NR 60.7 1.7 0.95 0.25 64.8 0.85 44 45 58 0.6 65.5 2.3 0.9 0.5 0.11
68 9 0.3 12600 9650 10000 － － 12000 16008＊ － － － － － － － － － － － － 42 － 66 0.3 － － － － 0.125
68 15 1 16800 11500 10000 7300 6100 12000 6008 ZZ LLB LLH LLU N NR 64.82 2.49 1.9 0.6 74.6 1.7 45 47 63 1 76 3.8 1.7 0.5 0.19
80 18 1.1 29100 17800 8700 6700 5600 10000 6208 ZZ LLB LLH LLU N NR 76.81 3.28 1.9 0.6 86.6 1.7 46.5 51 73.5 1 88 4.6 1.7 0.5 0.366
90 23 1.5 40500 24000 7800 6400 5300 9200 6308 ZZ LLB LLH LLU N NR 86.79 3.28 2.7 0.6 96.5 2.46 48 54 82 1.5 98 5.4 2.5 0.5 0.63
45 58 7 0.3 5350 4950 11000 － 5900 12000 6809＊ ZZ LLB － LLU N NR 56.7 1.3 0.95 0.25 60.8 0.85 47 48 56 0.3 61.5 1.9 0.9 0.3 0.04
68 12 0.6 13100 10400 9800 － 5600 12000 6909 ZZ LLB － LLU N NR 66.7 1.7 0.95 0.25 70.8 0.85 49 51 64 0.6 72 2.3 0.9 0.5 0.128
75 10 0.6 12900 10500 9200 － － 11000 16009＊ － － － － － － － － － － － － 49 － 71 0.6 － － － － 0.171
75 16 1 21000 15100 9200 6500 5400 11000 6009 ZZ LLB LLH LLU N NR 71.83 2.49 1.9 0.6 81.6 1.7 50 52.5 70 1 83 3.8 1.7 0.5 0.237
85 19 1.1 32500 20400 7800 6200 5200 9200 6209 ZZ LLB LLH LLU N NR 81.81 3.28 1.9 0.6 91.6 1.7 51.5 55.5 78.5 1 93 4.6 1.7 0.5 0.398
100 25 1.5 53000 32000 7000 5600 4700 8200 6309 ZZ LLB LLH LLU N NR 96.8 3.28 2.7 0.6 106.5 2.46 53 61.5 92 1.5 108 5.4 2.5 0.5 0.814
50 65 7 0.3 6600 6100 9600 － 5300 11000 6810 ZZ LLB － LLU N NR 63.7 1.3 0.95 0.25 67.8 0.85 52 54 63 0.3 68.5 1.9 0.9 0.3 0.052
72 12 0.6 13400 11200 8900 － 5100 11000 6910＊ ZZ LLB － LLU N NR 70.7 1.7 0.95 0.25 74.8 0.85 54 55.5 68 0.6 76 2.3 0.9 0.5 0.132
80 10 0.6 13200 11300 8400 － － 9800 16010 － － － － － － － － － － － － 54 － 76 0.6 － － － － 0.18
80 16 1 21800 16600 8400 6000 5000 9800 6010 ZZ LLB LLH LLU N NR 76.81 2.49 1.9 0.6 86.6 1.7 55 57.5 75 1 88 3.8 1.7 0.5 0.261
90 20 1.1 35000 23200 7100 5700 4700 8300 6210 ZZ LLB LLH LLU N NR 86.79 3.28 2.7 0.6 96.5 2.46 56.5 60 83.5 1 98 5.4 2.5 0.5 0.454
110 27 2 62000 38500 6400 5000 4200 7500 6310 ZZ LLB LLH LLU N NR 106.81 3.28 2.7 0.6 116.6 2.46 59 68.5 101 2 118 5.4 2.5 0.5 1.07
55 72 9 0.3 8800 8100 8700 － 4800 10000 6811＊ ZZ LLB － LLU N NR 70.7 1.7 0.95 0.25 74.8 0.85 57 59 70 0.3 76 2.3 0.9 0.3 0.083
80 13 1 16000 13300 8200 － 4600 9600 6911＊ ZZ LLB － LLU N NR 77.9 2.1 1.3 0.4 84.4 1.12 60 61.5 75 1 86 2.9 1.2 0.5 0.18
90 11 0.6 18600 15300 7700 － － 9000 16011＊ － － － － － － － － － － － － 59 － 86 0.6 － － － － 0.258
90 18 1.1 28300 21200 7700 － 4500 9000 6011 ZZ LLB － LLU N NR 86.79 2.87 2.7 0.6 96.5 2.46 61.5 64 83.5 1 98 5 2.5 0.5 0.388
100 21 1.5 43500 29200 6400 － 4300 7600 6211＊ ZZ LLB － LLU N NR 96.8 3.28 2.7 0.6 106.5 2.46 63 67 92 1.5 108 5.4 2.5 0.5 0.601
120 29 2 71500 45000 5800 － 3900 6800 6311 ZZ LLB － LLU N NR 115.21 4.06 3.1 0.6 129.7 2.82 64 74 111 2 131.5 6.5 2.9 0.5 1.37
60 78 10 0.3 11500 10600 8000 － 4400 9400 6812＊ ZZ LLB － LLU N NR 76.2 1.7 1.3 0.4 82.7 1.12 62 64.5 76 0.3 87 2.5 1.2 0.3 0.106
85 13 1 16400 14300 7600 － 4300 8900 6912＊ ZZ LLB － LLU N NR 82.9 2.1 1.3 0.4 89.4 1.12 65 66.5 80 1 91 2.9 1.2 0.5 0.193
95 11 0.6 20000 17500 7000 － － 8300 16012＊ － － － － － － － － － － － － 64 － 91 0.6 － － － － 0.283
95 18 1.1 29500 23200 7000 － 4100 8300 6012＊ ZZ LLB － LLU N NR 91.82 2.87 2.7 0.6 101.6 2.46 66.5 69 88.5 1 103 5 2.5 0.5 0.414
110 22 1.5 52500 36000 6000 － 3800 7000 6212 ZZ LLB － LLU N NR 106.81 3.28 2.7 0.6 116.6 2.46 68 75 102 1.5 118 5.4 2.5 0.5 0.783
130 31 2.1 82000 52000 5400 － 3600 6300 6312 ZZ LLB － LLU N NR 125.22 4.06 3.1 0.6 139.7 2.82 71 80.5 119 2 141.5 6.5 2.9 0.5 1.73
65 140 33 2.1 92500 60000 4900 － － 5800 6313 － － － － － － － － － － － － 76 － 129 2 － － － － 2.08
70 150 35 3 104000 68000 4100 － － 4800 6314＊ － － － － － － － － － － － － 81 － 139 2 － － － － 2.52
